Direnç nedir? Elektrik ve elektronik dünyasının en temel kavramlarından biri olan direnç, bir iletken üzerinden geçen elektrik akımına karşı gösterilen zorluktur. Devredeki elektron akışını sınırlayan bu fiziksel büyüklük, devre elemanlarının aşırı akımdan zarar görmesini engellemek ve akımı istenen seviyede tutmak için kullanılır.
Teknik bir ayrım yapmak gerekirse; direnç maddenin bir özelliği iken, bu özelliği kullanmak amacıyla üretilen devre elemanına rezistör denir. Ancak günlük dilde her ikisi de “direnç” olarak adlandırılmaktadır.
Direnç Ne İşe Yarar? Neden Kullanılır?
Direnç, bir devredeki enerji akışını yönetmek için kritik bir role sahiptir. Temel görevleri şunlardır:
- Akımı Sınırlandırmak: Hassas devre elemanlarının (örneğin LED’ler) üzerinden fazla akım geçerek yanmasını önler.
- Gerilim Bölmek: Devrenin farklı noktalarında ihtiyaç duyulan farklı voltaj seviyelerini oluşturur.
- Isı Üretmek: Elektrikli ısıtıcılar ve ütü gibi cihazlarda elektrik enerjisinin ısıya dönüşmesini sağlar.
Kritik Not: Direnç akımı tamamen durdurmaz, sadece miktarını kontrol altına alır. Direnç ne kadar yüksekse, aynı gerilim altında akan akım o kadar düşük olur.
Direncin Birimi ve Sembolü
Elektrik devre şemalarında direnç R harfi ile temsil edilir. Birimi ise Alman fizikçi Georg Simon Ohm’un anısına Ohm olarak belirlenmiştir ve Yunan alfabesindeki Ω (Omega) sembolü ile gösterilir.
1 Ohm Tanımı: Bir iletkenin iki ucu arasına 1 Volt gerilim uygulandığında, o iletkenden 1 Amper akım geçiyorsa, bu iletkenin direnci tam olarak 1 Ohm’dur.

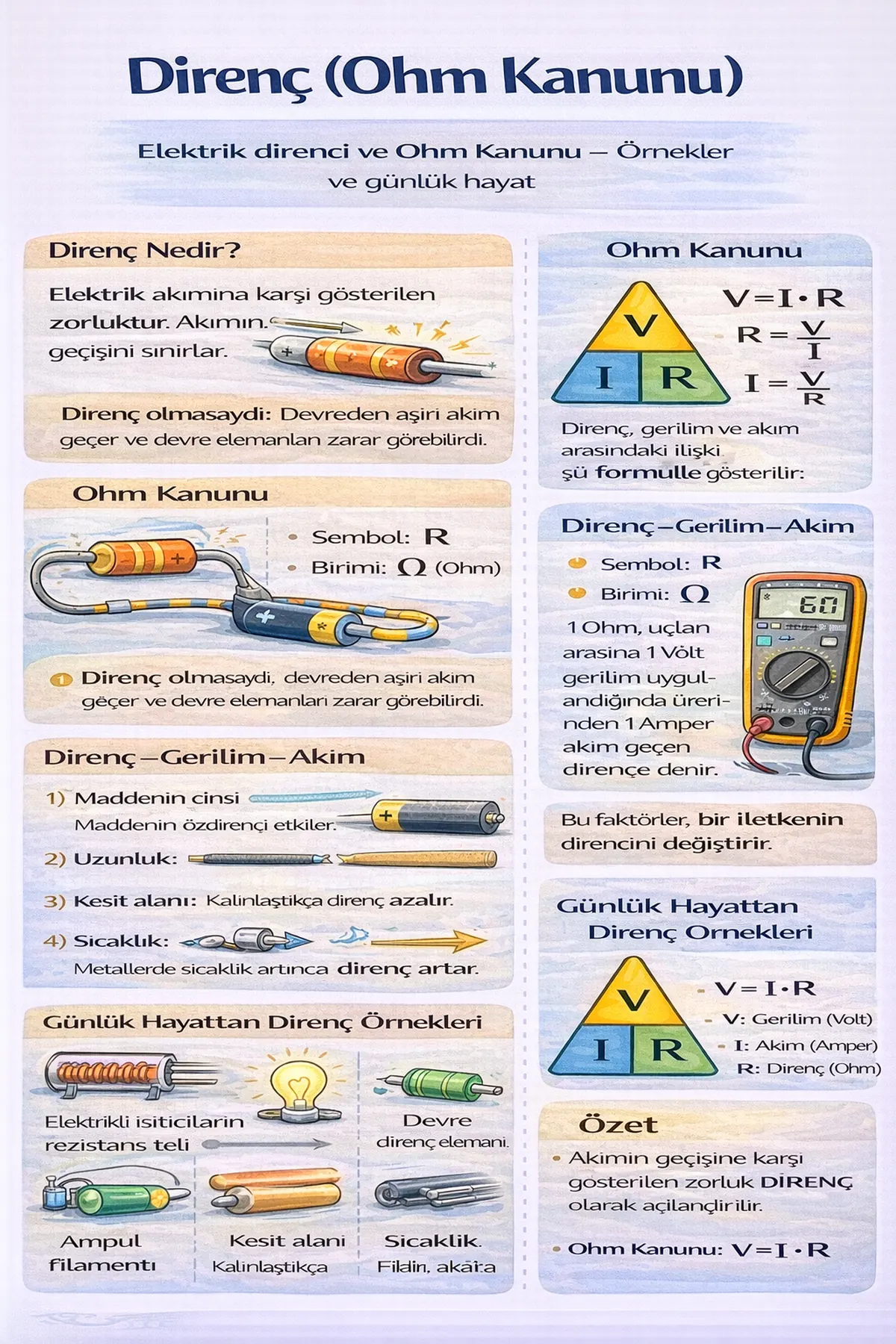

Ohm Kanunu: Elektriğin Temel Formülü
Direnç, gerilim ve akım arasındaki matematiksel ilişkiyi açıklayan yasaya Ohm Kanunu denir. Bu kanun, elektrikle ilgili hemen hemen tüm hesaplamaların temelini oluşturur.
Temel formül: V = I × R
- V (Volt): Gerilim (Voltaj)
- I (Amper): Akım şiddeti
- R (Ohm): Direnç
Ohm Kanunu Ne Anlatır?
Ohm Kanunu’na göre, bir devrede direnç sabit tutulursa gerilim arttıkça akım da doğru orantılı olarak artar. Eğer gerilim sabit tutulursa, direnç arttıkça akım ters orantılı olarak azalır.
Ohm Kanunu Hesaplama Tablosu
Aşağıdaki tabloda farklı senaryolara göre Ohm Kanunu’nun nasıl uygulandığını görebilirsiniz:
| Aranan Değer | Formül | Örnek Hesaplama |
|---|---|---|
| Gerilim (V) | V = I × R | 2A akım ve 5Ω direnç için: 2 × 5 = 10V |
| Akım (I) | I = V / R | 12V gerilim ve 6Ω direnç için: 12 / 6 = 2A |
| Direnç (R) | R = V / I | 220V gerilim ve 2A akım için: 220 / 2 = 110Ω |
Bir İletkenin Direncini Etkileyen Faktörler
Bir maddenin elektrik akımına ne kadar direnç göstereceği sadece devredeki gerilime bağlı değildir; maddenin fiziksel yapısı da belirleyicidir. Bu durum şu formülle ifade edilir:
R = ρ · (L / A)
1. Maddenin Cinsi (Özdirenç – ρ)
Her maddenin atomik yapısı farklıdır. Gümüş ve bakır gibi metaller düşük özdirence sahip oldukları için çok iyi iletkendirler. Cam, plastik ve tahta gibi maddelerin özdirenci ise o kadar yüksektir ki akımın geçmesine neredeyse hiç izin vermezler.
2. İletkenin Uzunluğu (L)
İletkenin boyu uzadıkça, elektronların atomlarla çarpışma ihtimali artar. Bu nedenle iletkenin uzunluğu ile direnç doğru orantılıdır. Kablo uzadıkça direnç artar.
3. Kesit Alanı (A)
İletkenin kalınlığı (kesit alanı) arttıkça, elektronların geçebileceği alan genişler. Bu durum direncin azalmasına neden olur. Yani kalın kablolar, ince kablolara göre daha az direnç gösterir.
4. Sıcaklık Etkisi
Genellikle metallerde sıcaklık arttıkça atomların titreşimi artar ve elektronların geçişi zorlaşır; bu da direncin artmasına neden olur. Ancak yarı iletkenlerde sıcaklık artışı direnci düşürebilir.
Direnç Nasıl Ölçülür? (Multimetre Kullanımı)
Direnç ölçmek için kullanılan cihaza ohmmetre denir. Günümüzde bu işlem genellikle multimetre (avometre) cihazlarının direnç kademesi kullanılarak yapılır.
Dikkat Edilmesi Gerekenler:
- Direnç ölçümü yapılacak devrede kesinlikle enerji (gerilim) olmamalıdır.
- Ölçüm yapılacak direnç, devreden sökülerek veya bir ucu boşa çıkarılarak ölçülmelidir; aksi takdirde devredeki diğer elemanlar ölçüm sonucunu yanıltır.
Günlük Hayattan Örnekler ve Su Benzetmesi
Direnç kavramını daha iyi anlamak için su tesisatı benzetmesi oldukça etkilidir:
- Gerilim (V): Su deposundaki suyun yüksekliği (basınç).
- Akım (I): Borudan akan suyun miktarı.
- Direnç (R): Borunun darlığı veya içindeki pürüzler.
Boru ne kadar darsa (yüksek direnç), suyun akması o kadar zorlaşır. Boru ne kadar genişse (düşük direnç), su o kadar rahat akar.
Sık Yapılan Hatalar ve Doğruları
- Hata: “Direnç akımı tamamen yok eder.”
Doğru: Direnç akımı yok etmez, sadece şiddetini azaltır ve enerjiyi ısıya dönüştürür. - Hata: “Her madde aynı dirence sahiptir.”
Doğru: Maddenin cinsi, boyu ve kesiti direnci doğrudan değiştirir. - Hata: “Direnç varken gerilim ölçülmez.”
Doğru: Direnç varken gerilim ölçülebilir ancak direncin kendi değerini ölçmek için devrede enerji olmamalıdır.
Sıkça Sorulan Sorular (SSS)
Direnç birimi nedir?
Direncin birimi Ohm’dur ve Ω sembolü ile gösterilir.
Direnç artarsa akım ne olur?
Sabit bir gerilim altında direnç artarsa, devreden geçen akım azalır (Ters orantı).
İnsan vücudunun direnci var mıdır?
Evet, insan vücudunun bir direnci vardır. Bu direnç derinin nemli veya kuru olmasına göre 1.000 Ohm ile 100.000 Ohm arasında değişebilir.
Direnç neden ısınır?
Elektronlar direnç üzerinden geçerken atomlarla çarpışır. Bu çarpışmalar sonucunda kinetik enerji ısı enerjisine dönüşür.
Ohm Kanunu formülü nedir?
En temel haliyle formül V = I · R şeklindedir.
Sonuç
Direnç, elektrik akımını kontrol altında tutmamızı sağlayan en temel fiziksel özelliktir. Ohm Kanunu sayesinde bu direncin etkilerini hesaplayabilir, devrelerimizi güvenle tasarlayabiliriz. İster basit bir el feneri ister karmaşık bir bilgisayar işlemcisi olsun, direnç kavramı elektroniğin vazgeçilmez bir parçasıdır.
